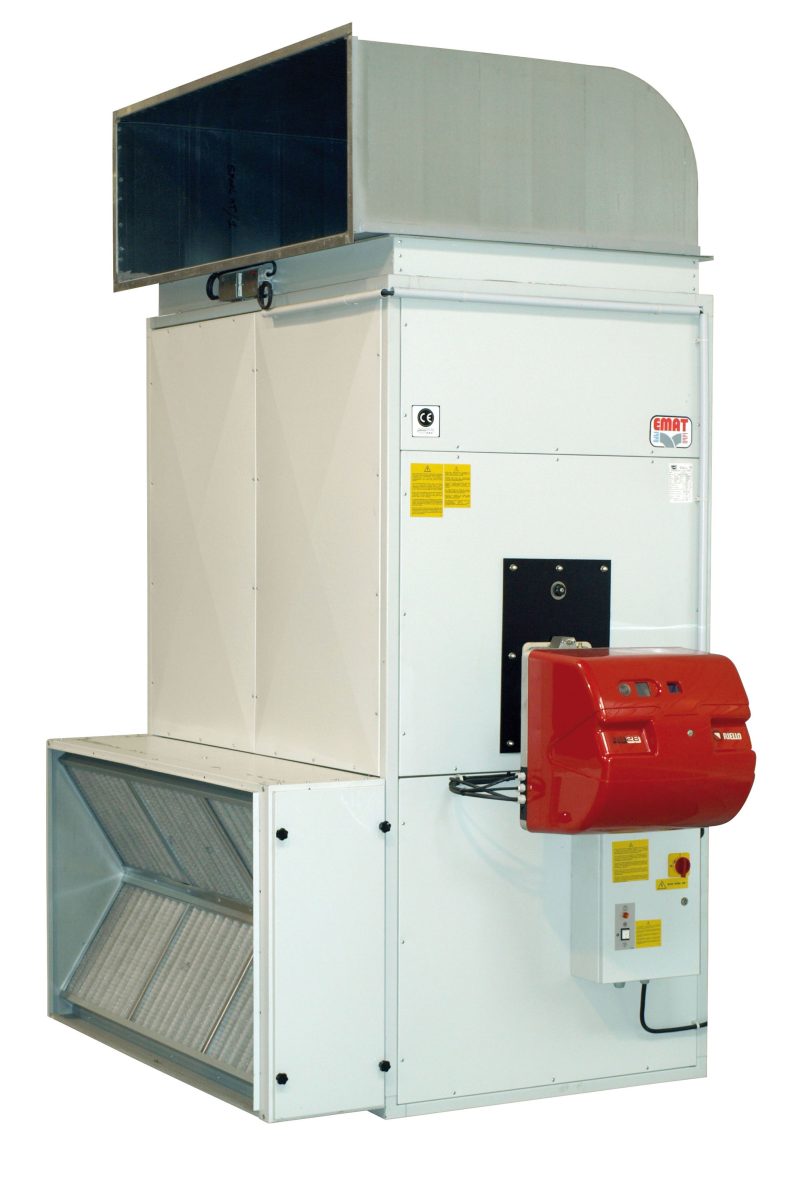

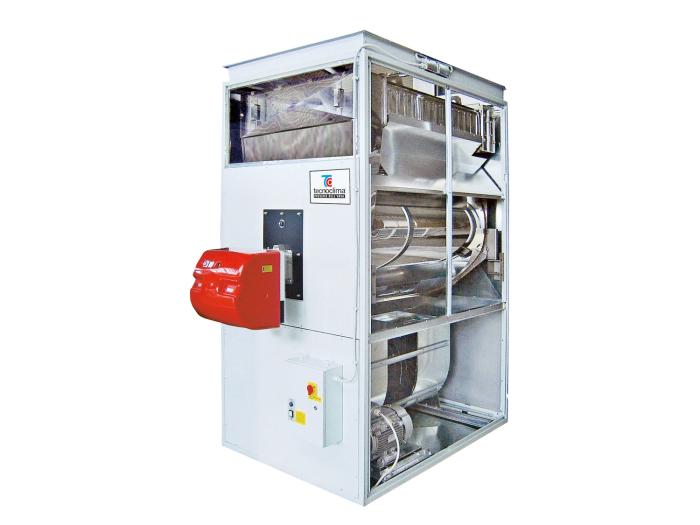

Générateur Energy série E vertical intérieur

Générateurs industriels à condensation

Pour bâtiment de grand volume : usine, théâtre, église, gymnase, centre commercial, entrepôt de stockage, etc.

Télécharger un document

Caractéristiques produit

Description

Les générateurs d'air chaud gaz ou fioul sont la solution de chauffage centralisée idéale pour les grands volumes. Produit de conception simple et robuste, il couvre près de 80% des besoins d'application de chauffage ou de process.

• Utilisation en chauffage et process industriels
• Large gamme de puissance et de débit :
> de 60 à 1 100kW
> de 4 600 à 71 000m3/h
• Pression disponible standard de 220 Pa, jusqu'à 450 Pa en option
• Rendements élevés grâce à la modulation et au régime à condensation
• Soufflage et reprise dans un réseau de gaines ou en direct dans le local
• Corps de chauffe en Inox AISI 430
• Echangeur en Inox AISI 304
• Existe en version démontable pour les accès difficiles
• Débit d'air variable
• Nombreux accessoires

Caractéristiques techniques

Modèle		Puissance Nominale (kw)		Puissance thermique	Puissance frigorifique	Puissance frigorifique sensible	Rendement	Débit d'air	Pression dispo
Nom	Code	Maxi	Mini	(kW)	(kW)		Nominal	Saisonnier	(m3/h)	(Pa)
E 60	0095000500	68	23	-	-	-	100,6		4600	220
E 105	0095000502	115	37	-	-	-	100,9	-	8000	220
E 160	0095000504	176	55	-	-	-	101,5	-	11000	220
E 220	0095000505	246	65	-	-	-	101,6	-	15000	220
E 320	0095000507	355	111	-	-	-	100,6	-	21500	220
E 460	0095000508	503	196	-	-	-	99,6	-	31000	220
E 640	0095000509	715	150	-	-	-	103,3	-	43000	220
E 970	0095000512	1089	228	-	-	-	101	-	71000	220

Caractéristiques dimensionnelles

Modèle		Dimension (mm)				Cadre	Ø Fumée (mm)	Poids	Alim
Nom	Code	A	A1	B	C	C1	D	E	Ø ext	Kg	V
E 60	0095000500	812	-	554	1580	-	-	-	150	140	3 x 400 + N ou 2 x 230 + N
E 105	0095000502	1060	-	774	1926	-	-	-	200	260	3 x 400 + N
E 160	0095000504	1300	-	900	2120	-	-	100	250	457	3 x 400 + N
E 220	0095000505	1500	-	1000	2120	-	-	100	250	542	3 x 400 + N
E 320	0095000507	1700	-	1200	2350	-	-	100	300	760	3 x 400 + N
E 460	0095000508	2090	-	1270	1000	-	1870	100	300	1190	3 x 400 + N
E 640	0095000509	2500	-	1500	1000	-	2120	100	350	1660	3 x 400 + N
E 970	0095000512	3500	-	1500	1200	-	2120	100	400	2160	3 x 400 + N
